什么是碳纖維模具？

碳纖維模具是一種精密制造工具，用于在固化過程中將碳纖維增強聚合物（CFRP）部件成型為最終幾何形狀。根據生產要求，模具可設計用于預浸料模壓成型、對合金屬模具成型、真空輔助成型、RTM或熱壓罐工藝。

與傳統金屬沖壓模具不同，碳纖維模具必須在承受反復熱循環、固化壓力和樹脂化學作用的同時，保持高度精確的型腔尺寸。即使是模具溫度或表面精度的微小偏差，也可能顯著影響層壓板質量和最終機械性能。

術語碳纖維模具（carbon fiber mold）和碳纖維模具（carbon fibre mould）描述的是同一模具系統，“mold”常用于北美，而“mould”則常用于英國、歐洲、澳大利亞和許多英聯邦國家。

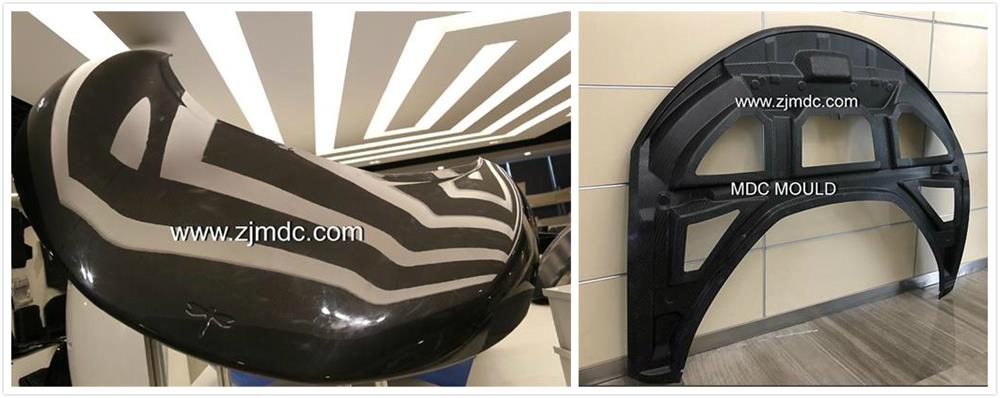

碳纖維成型的工作原理

碳纖維成型是一種在受控的熱量和壓力下將碳纖維增強材料與熱固性或熱塑性樹脂相結合的制造工藝。其目標是將多層纖維固結為具有優異機械性能的剛性輕量化部件。與傳統金屬成型不同，復合材料成型依賴于樹脂固化而非塑性變形，因此精確的工藝控制至關重要。

一個完整的成型周期通常從材料準備開始，到修整和質量檢驗結束。從纖維排列和樹脂流動到固化均勻性和尺寸穩定性，每個階段都影響復合部件的最終性能。

對于大批量生產，每個步驟都必須標準化，以最大限度地縮短周期時間，同時保持一致的零件質量。現代自動化生產線集成了機器人上料、伺服控制壓機和實時溫度監測，以提高可重復性并減少制造變異。

碳纖維模壓成型工藝

在各種復合材料制造技術中，碳纖維模壓成型已成為中高批量應用中生產高強度結構部件最有效的解決方案之一。該工藝將制備好的碳纖維材料放入對合模具型腔中，通過熱量和壓力使層壓板固結，同時樹脂固化為剛性結構。

與傳統手糊工藝相比，模壓成型具有生產周期更短、尺寸一致性更高、表面質量更好以及更適合自動化制造等優勢。這些優點使其廣泛應用于汽車輕量化結構、電池殼體、工業設備和運輸部件等領域。

典型工藝參數

確切的工藝窗口取決于樹脂化學特性、纖維結構、零件厚度和模具設計。在模具表面保持穩定的溫度分布尤為重要，因?yàn)榧訜岵痪鶆蚩赡軐?dǎo)致固化不一致、纖維印透或局部翹曲。

為什么模具質量決定碳纖維部件性能

許多制造商主要關注碳纖維材料，而忽視了模具的影響。實際上，模具是影響復合部件質量最關鍵的因素之一。設計良好的模具不僅塑造部件外形，還在整個固化周期中控制樹脂流動、纖維固結、熱傳遞、排氣效率和尺寸精度。

即使是優質的碳纖維預浸料也無法彌補模具設計的缺陷。不良的模具制造往往導致生產不穩定、廢品率過高和機械性能不一致。

高品質碳纖維模具有助于實現：

• 優異的尺寸精度和可重復性
• 樹脂在整個層壓板中均勻分布
• 纖維取向穩定，變形最小
• 光滑的A級表面光潔度
• 減少孔隙率和內部空洞形成
• 在反復熱循環下更長的模具使用壽命
• 更高的生產效率和更低的維護成本

對于汽車和航空航天等精密行業，模具精度直接影響裝配配合、結構完整性和下游制造效率。隨著產量的增加，高品質模具的經濟效益變得更加顯著。

碳纖維模具的類型

不同的復合材料制造工藝需要不同的模具配置。選擇取決于生產批量、部件復雜性、尺寸公差、表面質量要求和投資預算。

每種成型技術都有其獨特優勢。模壓成型由于其周期短和可重復性優異，通常是大規模生產的首選，而熱壓罐工藝仍然是航空航天級復合材料質量的標桿。

碳纖維模具的模具材料

碳纖維模具的性能和使用壽命不僅取決于其結構設計，還取決于所選用的模具材料。不同的模具材料提供不同等級的硬度、導熱性、耐磨性、耐腐蝕性和加工效率。選擇合適的材料需要在生產批量、固化溫度、零件復雜性和投資成本之間取得平衡。

對于原型模具，鋁合金通常因其優異的導熱性和快速加工速度而被選用。對于中高批量生產，淬硬模具鋼在反復加熱和冷卻循環下提供卓越的尺寸穩定性和長期耐用性。

選擇合適的模具材料可以顯著提高生產穩定性、減少維護頻率并延長模具壽命，特別是在需要在高溫固化條件下連續生產的應用中。

碳纖維模具的關鍵設計考量

一個成功的碳纖維模具遠不止是一個精密加工的型腔。有效的模具設計將熱管理、結構剛性、樹脂流動控制、排氣效率、脫模性能和制造可重復性整合為單一的工程解決方案。

每個設計決策都直接影響生產效率和成品質量。即使是模具結構的微小改進，也能在數千個成型周期中縮短周期時間、減少缺陷并改善尺寸一致性。

1. 均勻的溫度分布

溫度一致性是復合材料成型中最重要的因素之一。加熱不均勻可能導致樹脂在部件不同區域以不同速率固化，從而產生翹曲、殘余應力、纖維印透或機械性能不一致。

設計良好的加熱通道有助于在整個模具型腔中保持均勻的模板溫度，使層壓板的每個部分在幾乎相同的條件下固化。

2. 優化的排氣系統

模具型腔內困住的空氣可能產生孔隙、針孔、干斑和層壓板固結不完全。適當?shù)呐艢馔ǖ涝试S固化過程中產生的氣體逸出，同時防止過多的樹脂流失。

對于結構復合部件，有效的排氣對于實現高纖維體積分?jǐn)?shù)和減少內部缺陷至關重要。

3. 高精度加工

精密CNC加工確保準確的型腔尺寸、一致的層壓板厚度以及與下游部件的可靠裝配。嚴格的加工公差也減少了模塑后的二次裝配操作。

4. 鏡面表面精加工

高質量拋光改善復合部件表面外觀，同時降低脫模阻力。對于A級外飾面板，鏡面拋光的模具表面有助于減少纖維印透并產生優異的可直接涂裝表面。

5. 可靠的脫模設計

適當?shù)拿撃Ｐ倍取㈨斸槻季趾头中途€設計允許模塑部件安全取出，而不會損壞精密的碳纖維層壓板。有效的脫模還能縮短生產周期并保護模具表面免受不必要的磨損。

碳纖維成型中的常見挑戰

盡管碳纖維復合材料具有優異的強度重量比，但成型過程仍面臨若干技術挑戰。大多數生產缺陷源于不當?shù)墓に嚳刂啤⒛＞咴O(shè)計或材料處理，而非碳纖維本身。

這些問題中的許多都可以在模具設計階段加以最小化。適當?shù)男颓还こ獭⑵胶獾募訜嵯到y(tǒng)、精確的加工和優化的排氣顯著提高工藝穩定性，同時降低與返工和廢品相關的生產成本。

為什么精度在碳纖維模具制造中很重要

隨著復合部件變得越來越復雜，制造商要求更嚴格的公差、更高的可重復性和更短的生產周期。因此，精密模具制造對于確保每個模塑部件在模具的整個生產壽命內滿足設計規范至關重要。

在MDC，模具制造結合了先進的CNC加工、精密EDM、三坐標測量檢驗和受控拋光工藝，以實現高尺寸精度和優異的表面質量。每個模具項目都在開發過程中密切關注結構剛性、熱平衡、加工精度和長期生產可靠性。

• 用于復雜型腔幾何形狀的高速CNC加工
• 用于精細特征的精密EDM
• 均勻加熱通道優化
• 用于高端表面光潔度的鏡面拋光
• 全面的尺寸檢驗
• 發貨前試模
• 長期生產運行中的穩定性能

通過將工程經驗與先進制造設備相結合，MDC提供定制的碳纖維模具，幫助各行業客戶實現一致的產品質量、高效的生產和降低的全生命周期成本。

碳纖維成型的應用

由于其優異的強度重量比、耐腐蝕性、疲勞性能和設計靈活性，碳纖維成型已成為眾多行業不可或缺的制造技術。隨著輕量化工程持續推動創新，制造商越來越多地用碳纖維復合材料替代傳統的鋼和鋁部件，以提高性能同時減輕整體重量。

現代碳纖維模具支持結構性和外觀性復合部件的生產，從大批量汽車部件到精密航空航天結構。選擇合適的成型工藝和模具解決方案取決于生產批量、機械要求、表面光潔度期望和整體項目成本。

汽車行業

汽車行業是碳纖維復合材料增長最快的市場之一。電動汽車制造商、高端汽車品牌和商用車生產商越來越多地采用輕量化復合結構，以提高能源效率、續航里程、操控性能和碰撞安全性。

模壓成型特別適用于中高批量汽車生產，因?yàn)樗峁┒讨芷跁r間、優異的尺寸一致性和高生產效率。

典型的汽車應用包括：

• 電池殼體蓋板
• 車頂面板
• 發動機蓋
• 車門和尾門
• 前端承載架
• 座椅結構
• 地板面板
• 空氣動力學擾流板
• 底盤下護板
• 內飾結構部件

航空航天行業

飛機制造商要求極輕的材料且不損害結構完整性。碳纖維復合材料提供出色的剛度、抗疲勞性和尺寸穩定性，使其成為航空航天應用的理想選擇，因?yàn)槊抗?jié)省一公斤都有助于提高燃油效率。

高精度復合材料模具使制造商能夠生產具有嚴格尺寸公差和優質表面質量的復雜航空航天部件。

典型的航空航天部件包括：

• 飛機內飾面板
• 機翼結構
• 整流罩
• 天線罩
• 檢修面板
• 衛星結構部件
• 無人機（UAV）結構

軌道交通

鐵路制造商利用碳纖維復合材料減輕車輛重量，同時保持高結構強度和長期耐用性。輕量化列車部件有助于降低能耗和提高運營效率。

• 內飾裝飾面板
• 車頂模塊
• 駕駛室部件
• 設備罩殼
• 座椅結構

能源和工業設備

碳纖維復合材料越來越多地用于可再生能源系統、工業自動化和高性能機械，這些領域?qū)p量化和耐腐蝕性至關重要。

• 風能部件
• 儲氫設備
• 工業機器人罩殼
• 自動化設備外殼
• 高性能機械面板

醫療設備

醫療設備制造商受益于碳纖維復合材料的高強度、尺寸穩定性和X射線透光性。這些特性使碳纖維適用于先進的診斷和治療設備。

• CT掃描床
• MRI定位部件
• 放療設備
• 醫療支撐結構

MDC如何制造高品質碳纖維模具

在MDC，每個碳纖維模具都經過工程設計，以在其整個生產壽命內實現可靠性能。我們的工程團隊不僅關注加工精度，還考慮完整的成型過程，包括熱平衡、結構剛性、樹脂流動行為、排氣效率、脫模性能和長期模具耐用性。

每個項目都從對客戶產品設計、生產目標、材料體系和制造工藝的詳細評估開始。這種協作方式有助于及早識別潛在挑戰，從而縮短開發時間并提高生產效率。

工程評審和DFM分析

在模具制造開始之前，我們的工程師進行可制造性設計（DFM）分析，以評估零件幾何形狀、脫模斜度、層壓板厚度、脫模可行性和模具結構。在設計階段優化這些因素有助于最大限度地降低制造風險并提高生產一致性。

精密CNC加工

先進的CNC加工中心用于制造具有高尺寸精度的復雜模具型腔。精細的加工策略有助于保持型腔精度，同時確保復雜復合材料模具的高效生產。

優化的加熱系統設計

均勻的模具溫度對于一致的樹脂固化至關重要。MDC設計平衡的加熱布局，促進整個成型表面的均勻熱量分布，減少熱梯度并改善尺寸穩定性。

鏡面拋光和表面處理

根據產品要求，模具表面經過拋光以獲得優異的表面光潔度，改善部件外觀并便于順利脫模。高質量拋光還有助于在反復生產周期中減少表面磨損，從而延長模具使用壽命。

檢驗和試模

每個模具在交付前都經過尺寸檢驗。根據需要，在發貨前進行試模以驗證型腔精度、產品外觀、尺寸一致性和整體成型性能。

為什么選擇MDC作為您的碳纖維模具制造商

選擇正確的模具制造商與選擇正確的復合材料同樣重要。可靠的模具直接影響生產效率、產品質量、維護成本和長期制造穩定性。

憑借多年在模壓模具制造和復合材料模具開發方面的經驗，MDC為汽車、航空航天、能源、交通和工業領域的客戶提供定制化的碳纖維模具。

無論您的項目涉及輕量化汽車部件、復雜航空航天結構還是定制工業復合零件，MDC都致力于提供集精度、耐用性和制造效率于一體的模具解決方案。

碳纖維成型技術比較

有多種制造技術可用于生產碳纖維復合部件。每種工藝根據生產批量、部件復雜性、模具投資和性能要求提供獨特的優勢。了解這些差異有助于制造商為其應用選擇最合適的工藝。

在這些技術中，模壓成型已成為追求高生產率、穩定質量和具有競爭力生產成本的制造商的首選。當與精密設計的碳纖維模具相結合時，該工藝提供出色的可重復性并支持大規模制造，同時不影響部件性能。

如何選擇合適的碳纖維模具

選擇碳纖維模具需要的不僅僅是比較價格。一個設計良好的模具應能在數千個成型周期中支持穩定生產，同時保持一致的尺寸精度和表面質量。

在選擇模具制造商之前，工程師和采購團隊?wèi)?yīng)評估幾個技術因素：

• 生產批量 – 原型模具和大規模生產模具需要不同的材料和結構設計。
• 復合材料 – 碳纖維預浸料、SMC、BMC和熱塑性復合材料具有不同的成型特性。
• 零件幾何形狀 – 深腔、加強筋、嵌件和復雜輪廓需要專門的模具解決方案。
• 尺寸公差 – 精密應用要求更高的加工精度和更嚴格的質量控制。
• 加熱系統 – 均勻的溫度分布改善固化一致性并減少變形。
• 模具使用壽命 – 模具鋼材選擇和熱處理直接影響長期耐用性。
• 工程支持 – 設計優化、DFM分析和試模有助于降低項目風險。

在早期設計階段與經驗豐富的模具制造商合作，可以縮短開發時間、優化生產效率并降低復合材料制造的整體生命周期成本。

常見問題

什么是碳纖維模具？

碳纖維模具是一種精密工具，用于通過模壓成型、RTM、真空袋成型或熱壓罐固化等工藝制造碳纖維復合部件。它定義了成品部件的最終形狀、尺寸精度和表面質量。

碳纖維模具（carbon fiber mold）和碳纖維模具（carbon fibre mould）有什么區別？

沒有技術區別。“Mold”是美式英語的首選拼寫，而“mould”常用于英式英語和許多英聯邦國家。

哪種成型工藝最適合大批量生產？

模壓成型被廣泛認為是中高批量生產最有效的方法之一，因?yàn)樗峁┒讨芷跁r間、一致的產品質量和優異的可重復性。

哪些行業使用碳纖維成型？

碳纖維成型廣泛應用于汽車、航空航天、軌道交通、可再生能源、醫療設備、工業機械、船舶工程和體育用品制造。

碳纖維模具常用哪些材料？

常用模具材料包括P20鋼、718鋼、H13模具鋼、S136不銹鋼和鋁合金。材料選擇取決于生產批量、固化溫度和模具壽命要求。

為什么模具溫度很重要？

均勻的模具溫度確保樹脂固化一致，最小化殘余應力，減少變形，并改善機械性能和尺寸穩定性。

碳纖維模具使用壽命有多長？

使用壽命取決于模具材料、制造質量、維護實踐、成型壓力和生產條件。在適當操作條件下使用的高品質鋼制模具可支持?jǐn)?shù)千個成型周期。

碳纖維模具可以定制嗎？

可以。可根據零件幾何形狀、復合材料、生產批量、表面光潔度要求和客戶特定的制造工藝設計定制模具。

結論

隨著對輕量化、高性能復合產品的需求持續增長，精密碳纖維模具已成為實現高效、可重復和具有成本效益制造的關鍵因素。從汽車輕量化部件和電池殼體到航空航天結構和工業設備，模具的質量直接影響成型過程的每個階段。

成功的碳纖維成型需要的不僅僅是先進材料。它取決于精確的模具設計、平衡的加熱系統、精確的加工、有效的排氣和全面的工程專業知識。通過將這些要素融入每個項目，制造商可以改善產品質量、縮短生產周期并降低長期制造成本。

憑借在模壓模具制造和復合材料模具開發方面的豐富經驗，MDC為全球客戶提供定制化的碳纖維模具解決方案。從概念評估和DFM分析到精密加工、試模和技術支持，我們的團隊致力于提供可靠的模具，幫助客戶實現穩定生產和長期業務成功。
